武内传动科技关于研磨螺旋锥齿轮的介绍

为精密机床设计的高精度研磨锥齿轮 部位加工详解: 研磨螺旋锥齿轮的介绍: 研磨螺旋锥齿轮是为了提高设计质量,优化性价比的,高精度齿部研磨螺旋锥齿轮。 ...



为精密机床设计的高精度研磨锥齿轮



部位加工详解:

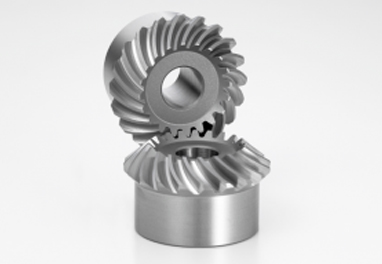

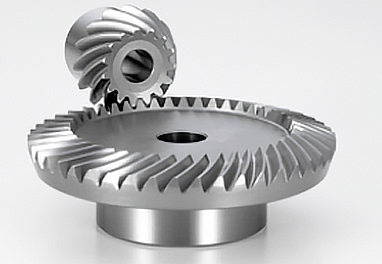

研磨螺旋锥齿轮的介绍:



武内传动推荐研磨螺旋锥齿轮是为了提高设计质量,优化性价比的,高精度齿部研磨螺旋锥齿轮。



MG,BG研磨螺旋锥齿轮的特点:

1,对齿面,齿孔,齿顶,轮毂侧面都进行了研磨,所以有静音效果。

2,齿部进行了高频热处理,可传递的扭矩较大。

3,齿轮整体精度较高,齿圈径向跳动精度较好,可使用与要求较高精度齿轮的精密机械中,动力传递方向的90度传递。



规格说明:

1,精度 JIS 1级(JIS B 1704  1级)

2,模数范围: MG(等径研磨锥齿轮) m1.5~m3。

              BG(研磨锥齿轮1:2/ 1:3) m1.5~m2.5。

3,材料:SCM435或SCM440。

4,热处理:齿部高频热处理。

5,研磨面:细节请确认上图。齿面,齿孔,齿顶圆(方便追加工),轮毂外径,轮毂侧面。

6,表面处理:无。(如果需要表面处理请与我们联系)

7,可否追加工:可。(请用邮件提供追加工用图纸)



使用方法和使用设备:

1,可以用于要求高转速,低噪音的设备。

2,同时需要传递较高扭矩的设备。比起滚齿齿轮增加了20%的弯曲强度和齿面强度。

3,90度传递动力。

4,使用时请注意使用适合的润滑油,润滑脂和润滑方法。
